リフティングマグネット用電源装置　（ぴったりくん用電源装置)　ＬＥＣ−２


　ＬＥＣ−２ pdf説明書はこちら

リフティングマグネット用電源装置

LEC-2は当社リフターマグネットを駆動するための電源装置です。
逆励磁回路を装備していますので、効率の良いマグネット制御が可能です。

仕様


型式 ＬＥＣ−２
駆動方法 FET
制御回路数 1
入力回路電圧 ＡＣ100Ｖ±10％
コイル入力電圧 ＡＣ110ＶまたはＤＣ100Ｖ±10％
コイル電流 2.4Ａ以下
制御信号 ＤＣ5〜24Ｖまたは無電圧接点

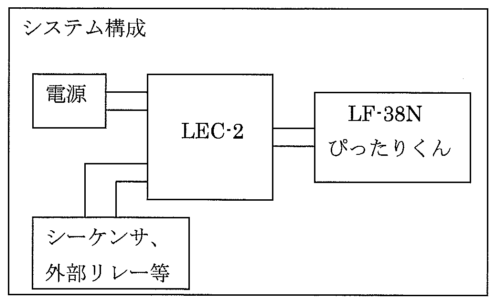

接続マグネット台数 (LF-38N)×最大4台
逆励磁調整時間 0.01〜0.99sec
信号確認リレー容量 ＤＣ200Ｖ　10Ｗ
質量 1.7kg

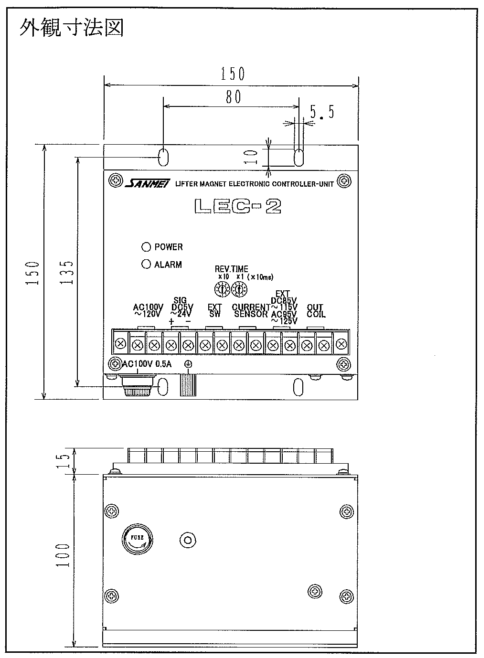

寸法 150×150×115

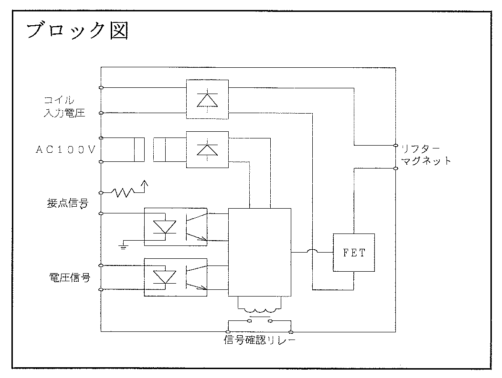

1　シーケンサ等からの電圧、または、外部リレー等からの接点信号を起動信号にして、コイルに通電します。
2　信号確認リレーにランプを接続する事で、起動信号が入力されている事を、点灯によって確認する事ができます。
3　残磁気防止のため、コイルの通電を切ったとき、逆励磁通電を行います。通電時間は任意に設定できます。
4　コイルの過電流、断線を検知して通電を停止し、回路を保護して、ランプ表示します。
